究極の省エネをコンパクト設計のコントローラーが実現しました!

搬送物の移動によるローラーの回転をギヤで増幅することで、アームに発生する遠心力で自動的にブレーキが作動するしくみのスピードコントローラーを内蔵しています。
動力を一切使わないため、重力を利用した究極の省エネ・ブレーキローラーといえます。
作業者の操作負担の軽減はもちろん、搬送物に損傷を負わすことなくやさしく減速させることができます。
自走コンベヤの低速搬送や暴走防止に、方向転換機や移載機前の減速など、いろいろなシーンで用途は広がります。

FAXによる詳しい機器選定およびお見積りをご希望

業界初 φ57φ60ローラーに対応.
小径のローラーには、落とし込み金具にて設置いたします。

MBRの特長

●搬送物がある速度以上になると自動的にブレーキが掛かり減速
●搬送物を減速したいところにピンポイントで設置
●電源・エアなどの動力源が不要
●安全かつ搬送物の損傷を防ぐ
●自走ラインで活躍できる多彩な用途
 ・搬送物の切り離しが容易
 (フリーローラーとの組み合わせにて)
 ・角度設定が容易
●業界初、ø57・ø60のパイプに小型スピードコントローラー内蔵
●取付が簡単なワンタッチ機構付
(ø57・ø60であれば簡単にフリーローラーとの置き換えが可能)


ローラーの回転で発生する遠心力により自動的にブレーキ作動するメカニズムです。

MBRは、こんなシーンで活躍しています。

MBR+JPR+自動切り離し装置のシステム化により、さらに一層の作業の効率化が図れます。 使用用途の一例

システムアップ

MBR+自動切り離し装置のシステム化により、さらに一層の作業の効率化が図れます。

MBRの仕様

■MBR寸法・重量表

MBR寸法・重量表

※‥‥‥ 145に関してはお問い合せください。

(1mm単位での製作可能)

△‥‥‥ 57(60)M8・57(60)M10・57(60)M13はワンタッチ取付ができませんのでご了承ください。

■MBR耐荷重表

MBR耐荷重表

※搬送物の搬送面の状態やコンベヤに載せる時の衝撃等を考え、上記許容荷重の1/2から1/3で選定願います。
※メカニカルブレーキローラーは、周囲温度-5℃〜+40℃でご使用ください

JPRの詳細に関しましては、お問い合わせください

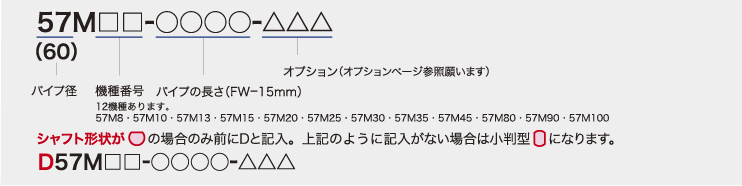

■MBRの型式

MBRの型式
MBR取付寸法図/付属の取付金具

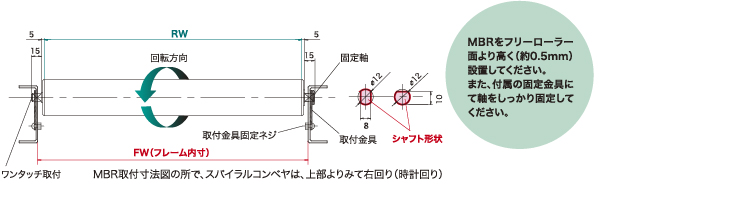

■MBR取付寸法図

◆取扱上の注意事項◆ぶつけたり、落としたりしますと内蔵されている精密機構を傷めることになりますので、十分ご注意ください。
